隨著大型展示市場需求的增長，投影的無縫拼接技術越來越受到用戶的歡迎，廣泛應用于大型展示、會場、虛擬實驗室等環境。投影拼接方案的目的有兩個:

，增加屏幕尺寸使其達到數倍于單屏投影的最大尺寸:

，在這個尺寸上面顯示更多、更精細的內容。在這兩個目的實現的基礎上，將因拼接而產生的接縫(黑縫或重疊亮線)消去。邊緣融合無縫拼接的實現需要兩個步驟:

第一步，邊緣疊加(edgeoverapping)，將相鄰屏幕的拼接部分作部分的重疊處理:

第二步，邊緣疊加部分的消隱(edgefeathering)，疊加部分會比周圍的亮度高，通過消隱去處拼接縫。

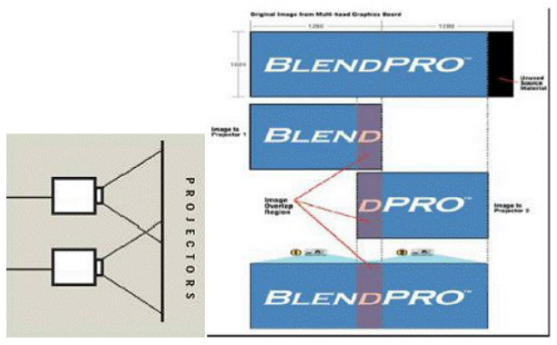

邊緣疊加(edge overlapping)示意

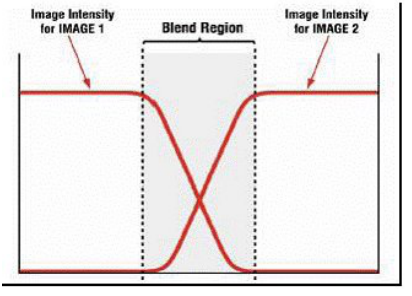

邊緣消隱(edge feathering)示意

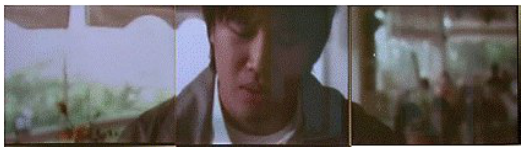

傳統的解決辦法有幾種(以三屏3x1拼接為例):

其一，將標準的 VGA信號復制成三個輸出(通過類似分屏器的轉換裝置)然后輸入三臺投影儀，每臺投影儀只輸出顯示其中大約三分之一信息，然后適當疊加拼起來，再消隱。此方案可以在較低投入的基礎上實現無縫拼接，但將大大降低分辨率，它的實質是將普通的 VGA信號強行拉大，拼接后的分辨率非常低，每行像素只能達到1000點左右。

其二，使用外置的邊緣融合機。融合機的功能是將三個屏幕的內容作部分疊加處理并消隱輸出。此方案是現在比較多應用的方案，但缺點有一，需要針對每個應用軟件做分屏、疊加功能的開發，客戶應用非常局限:二，成本很高，融合機一般價格都以數十萬計。其三，也就是我們現在在推薦的，使用專業的 matrox疊加輸出卡組成的系統，直接輸出經過硬件疊加處理后的三屏輸出信號至帶有融合消隱功能的投影儀。實施非常簡單，每屏輸出的分辨率(實際可以顯示的信息量)可以達到現有投影儀的極限，假如投影儀設置為 1024x768輸出的話，拼接后每行像素可達 3000左右(減去疊加部分像素)。而且，客戶的使用不受軟件開發的限制，甚至可以不需要開發任何應用軟件。使用通用軟件就可以了。

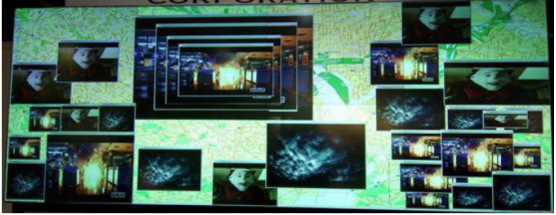

3、大型背投拼接墻

在一些需要超大屏幕、并且需要分辨率比較高的應用領域，可以采用背投拼接墻方案，將背投箱體進行堆疊矩陣拼接。

如果是4個屏以內的簡單方案(2x1、3x1、4x1或 2x2),使用普通的 matrox多屏卡即可達到比較好的效果(包括多媒體性能)可使用 matroxParhelia 系列或 QID 系列的顯示卡。

超過4個屏，如果對多媒體沒有太高要求，只是普通圖文信息的顯示,則可選擇 matroxG450MMS系列的多屏顯示卡進行拼接(一機多卡)。

但是，假如需要多路的視頻或 VGA信號輸入，并在輸出時需要回放多個輸入的視頻或 VGA信號且需要窗口疊加的話，就需要選擇專業的多路輸入、多路輸出的背投拼接卡(matroxVPX或PPX系列卡)。

（來源網絡，學習交流用途）
