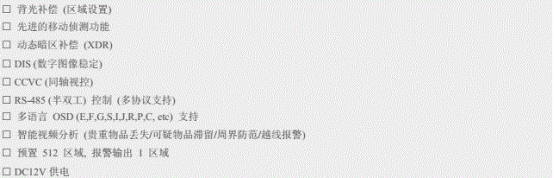

防爆安防監控視頻系統設計施工方案一 防爆安防監控系統設計方案 設計原則與依據 1設計原則 概述: 本方案基于計算機網絡的多媒體監控技術，將來自工業現場中，易燃、易爆區域等地點的視頻信號采集單元的監視、控制和管理全部納入計算機網絡統一管理，可方便地實現遠程畫面實時監控和錄像，實現工廠有關部門對現場的工業監控自動化。 系統特點 ·系統具有先進性和開放性 ·系統具有高可靠性 ·系統具有可維護性和網絡的可管理性 ·系統具有高性能的防爆、防高溫、防腐蝕和抗干擾能力 整個系統的前端設備全部采用符合國家工業防爆標準、防高溫和防腐蝕的設備監控系統前端設備全部采用符合國家防爆等級要求的全方位防爆云臺、防爆防護罩、防爆配電控制箱和防爆接線盒(防爆環境:Ⅱ類A級T3組別)，傳輸線路采用具有工業級屏蔽視頻電纜或光纜，使系統不僅能夠在惡劣的環境下工作，而且具有很強的抗干擾性能，可保證視頻圖像傳輸?shù)母哔|(zhì)量性、穩定性，確保前端設備長期、穩定、可靠的工作。 二、產品具體技術參數: 1、系統前端設計 攝像機:1、選用一體化攝像機: 三星SCC-C4239P

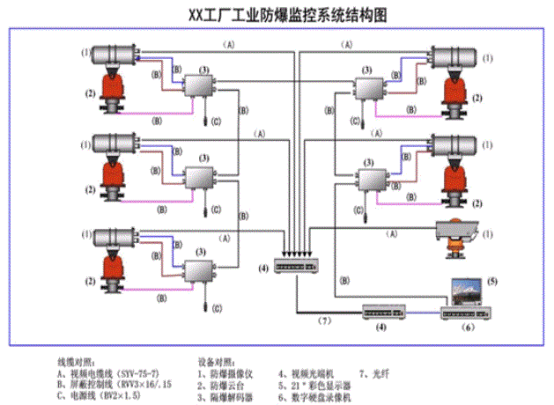

2、防爆云臺:DYT-40 防爆電動云臺 防爆證號CJEx09.083 防爆標識 ExDII CT6(H2) 防護等級 Ip66 機械指標 材質不銹鋼304 承載方式 側載 最大負載 25KG 水平轉動270°或350°出廠時只支持一種 垂直轉動45°或90 轉動速度3.8°/S 重量24KG 電氣指標 輸入控制電壓 220VAC/24VAC 50/60HZ 出廠時只支持一種 電壓范圍士10% 最大電流<200mA 功耗單方向25W 3、KZX-20A 防爆控制箱 防爆證號CJEx09.083 防爆標識 ExDII CT6(H2) 防護等級 Ip66 性能指標 電源電壓220VAC50HZ 額定工作電流<150mA 控制電壓DC24V 控制工作電流<80mA 控制輸出觸點容量 AC18V士3V/350mA (二組) 2、系統終端設計: 硬盤錄像機選用�？低�DS-8014HS-S DS-8100HSS 系列嵌入式網絡硬盤錄像機采用先進的 H.264 視頻編碼技術，使用 Davinci 視頻處理器。它既可作為 DVR 進行本地獨立工作，也可聯網組成一個強大的安全防范系統，以適應視頻監控?cái)?shù)字化、網絡化的需求。 DS-8100HS-S 系列嵌入式網絡硬盤錄像機主要適用于金融、交通、公安、電信、教育等行業的視頻監控 監視器選用三星液晶專業17 寸監視器SMT-1722P 17 英寸液品監視屏 口 第三代 DNIe 自然數碼影像技術 口 亮度(平均): 300cd/m2 口 對比度: 1000:1 口CVBS 分辨率:620 線 口 數字、模擬信號兼容 口 可視角度(左右上/下) : 80/80/80/80 口 響應時間: 5ms 口 畫中畫，畫面凍結，雙屏技術 口 先進 3D 梳型濾波器 口 防破壞硬屏技術、液壓升降技術 4、示意圖例: 系統組成: 本系統由攝像、傳輸、接收顯示和錄像記錄、控制四大部分組成。
